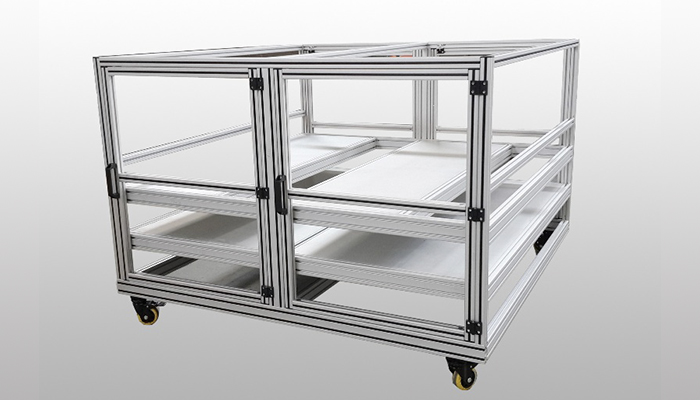

En los últimos años, la industria de procesamiento de perfil de aluminio de mi país se ha desarrollado rápidamente. La producción de los perfiles de aluminio industrial ha superado a los Estados Unidos, convirtiéndose en el más grande del mundo. La variedad del producto está completa y la calidad se mejora constantemente. El nivel de calidad ya está en el nivel avanzado internacional. Tomar el perfil de aluminio industrial y sus accesorios como ejemplo, permítanme introducir cómo usar el perfil de aluminio industrial y sus accesorios para fabricar marcos de equipos.
1. Perfil de aluminio
Los principales tipos de perfiles de aluminio producidos a nivel nacional son la serie 20, la serie 30, la serie 35, la serie 40, la serie 45, la serie 50, la serie 60, la serie 80, la serie 90 y la serie 100. Cada serie tiene diferentes modelos y diferentes modelos. La sección transversal también es diferente.
2. Accesorios principales del perfil de aluminio industrial
Hay muchos tipos de accesorios de perfil de aluminio industrial, que básicamente pueden satisfacer las necesidades de los diseñadores. Los accesorios principales son pernos, tuercas, piezas de esquina, conectores, placas de conexión final, bloques de conexión de juntas, sujetadores elásticos, bisagras vivos, esquinas de pezuña y ruedas.
(1) Los pernos incluyen principalmente pernos especiales, pernos especiales de cabeza redonda, pernos especiales de cabeza redonda, pernos de cabeza plana y pernos T. Los marcos de perfil de aluminio industrial generalmente usan métodos de conexión interna, utilizando pernos especiales de cabeza redonda o pernos especiales. Antes de la instalación, los agujeros de montaje de roscado y el proceso deben aprovecharse en la conexión de perfil; Los pernos especiales de la cabeza redonda generalmente se usan para la conexión de alta resistencia de los perfiles de dos sección. Perforación y golpe en posiciones predeterminadas; Los pernos planos coinciden con las nueces T y generalmente se usan para conectar piezas decorativas, como bisagras y manijas con perfiles; Los pernos T se colocan directamente en las ranuras del perfil y se pueden instalar durante la instalación de la instalación. Posicionamiento automático y bloqueo, generalmente utilizado con nueces de brida. Este es un conector importante utilizado para instalar accesorios de esquina y otros accesorios de perfil. Los pernos T de diferentes especificaciones y longitudes se pueden seleccionar de acuerdo con diferentes contornos, anchos de surco y requisitos de instalación.
(2) Las tuercas incluyen principalmente tuercas de brida, tuercas cuadradas, tuercas en forma de T y tuercas elásticas. Las tuercas de brida coinciden con pernos T y se usan al instalar accesorios de esquina y otros accesorios de perfil; Las nueces T pueden arreglar de manera simple y segura otros conectores en las ranuras del perfil, y pueden colocarse y bloquear automáticamente durante el ensamblaje. Durante el proceso de instalación, la tuerca cuadrada debe insertarse en el surco del perfil para conectar varios accesorios en el perfil. La tuerca elástica se puede insertar directamente en cualquier punto de ensamblaje en el surco del perfil, y la bola de acero de resorte en la parte posterior puede fijar su posición, por lo que la instalación es muy simple y confiable, y es uno de los accesorios más utilizados. .
(3) Los accesorios de esquina son conectores de uso común para perfiles de aluminio. Por lo general, se usan para la conexión vertical o cruzada de los perfiles de aluminio. Existen principalmente tres tipos de accesorios de ángulo de uso común, potentes accesorios de ángulo y accesorios de ángulo de dirección. La pieza de ángulo común se usa para mejorar la fuerza de soporte de los puntos de contorno de conexión, y también se puede utilizar como un método de conexión para el contorno que debe moverse. Las piezas de ángulo fuertes generalmente se usan para soportar y fijar contornos y puntos de contorno afectados por fuerza o vibración fuerte; Para las piezas del ángulo de dirección, están conectados con contornos cruzados.
Los conectores incluyen principalmente conectores incorporados, conectores de ranura de ángulo, conectores de tiras de ritmo, conectores triangulares y conectores de ángulo. El conector incorporado se utiliza principalmente para la conexión cruzada o la conexión vertical de los perfiles. Durante el proceso de ensamblaje, se debe perforar un orificio del proceso de instalación en el tamaño especificado del perfil para insertar el accesorio en él, y la tuerca elástica se inserta en la otra, en el surco del perfil, y luego el perno se aprieta. Los conectores de ranura de ángulo se utilizan para conectar dos contornos en ángulo recto.
Al instalar, inserte ambos extremos en el surco del perfil y luego apriete. Bloqueo de tornillo, se deben seleccionar diferentes accesorios de esquina de acuerdo con el ancho de la ranura y el método de conexión del perfil durante la instalación; El conector con surco se utiliza para la conexión de extensión lineal entre los dos perfiles, y se inserta en la junta de tope de los dos perfiles durante el proceso de instalación medio. Luego use el tornillo de ajuste para bloquearlo. La conexión triangular es una conexión especial de contornos semicirculares. Se pueden conectar dos o tres contornos, junto con una cubierta a juego, es muy simple y hermoso. El conector inclinado se usa para la conexión inclinada de dos perfiles no 90 °, y está oculto dentro del perfil durante la instalación.
(4) Placa de conexión de la cara del extremo y bloque de conexión de la junta. La placa de conexión de cara final se usa principalmente para estafar
